Freier Raum vor Türen

Prüft, ob vor Türen ein Freiraum existiert.

Eingabe

Keine Eingabe vorgesehen.

Prüfung

Prüft den Freiraum vor Türen in beide Richtungen mithilfe eines generierten Prüfkörpers, der die Breite und Höhe der Türen entspricht und 1 Meter in die Tiefe misst.

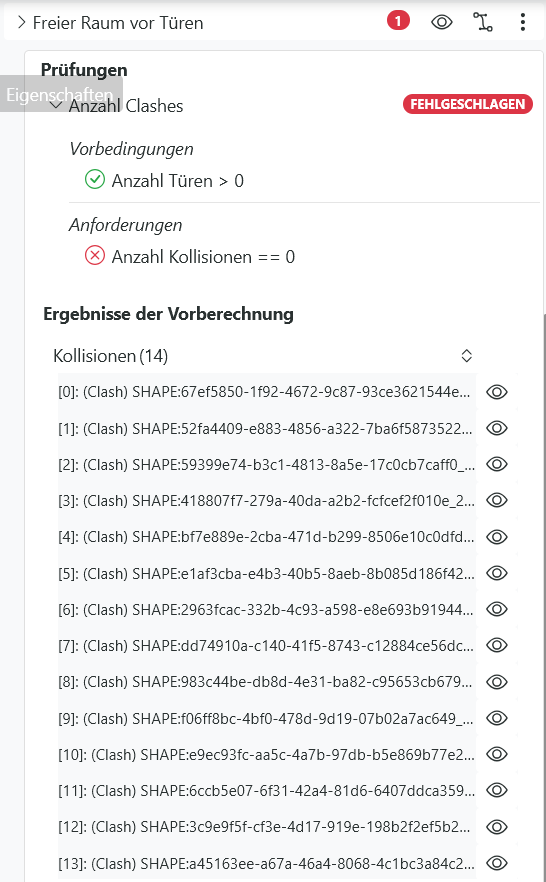

Ausgabe

Gibt eine Liste der Clashes zurück, die zwischen Prüfkörpern der Türen und anderen Bauteilen erzeugt wurden.

Visualisierung

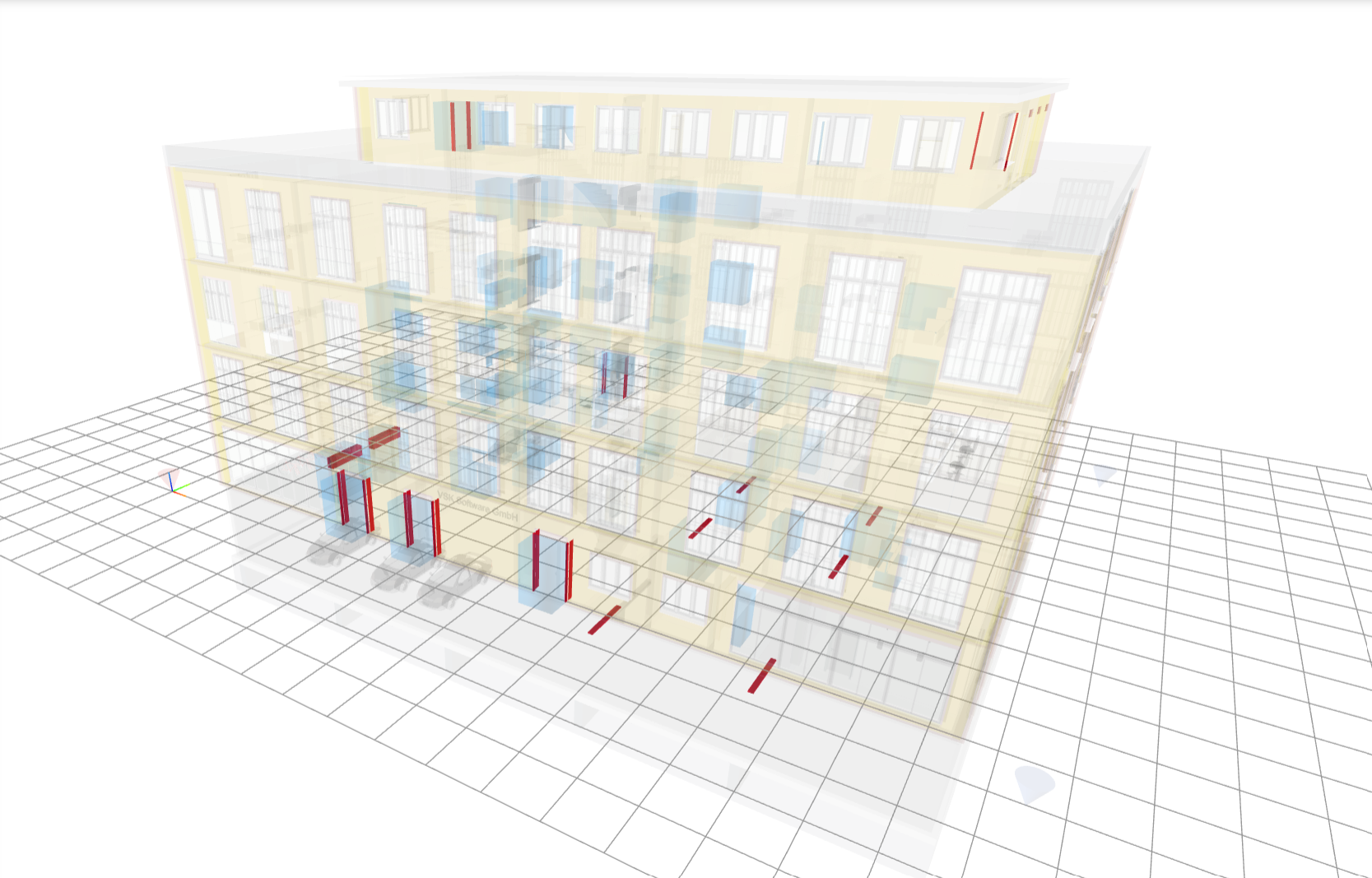

Möglichkeit 1: Eine globale Visualisierung zeigt alle Clashes der Prüfkörper mit Bauteilen an:

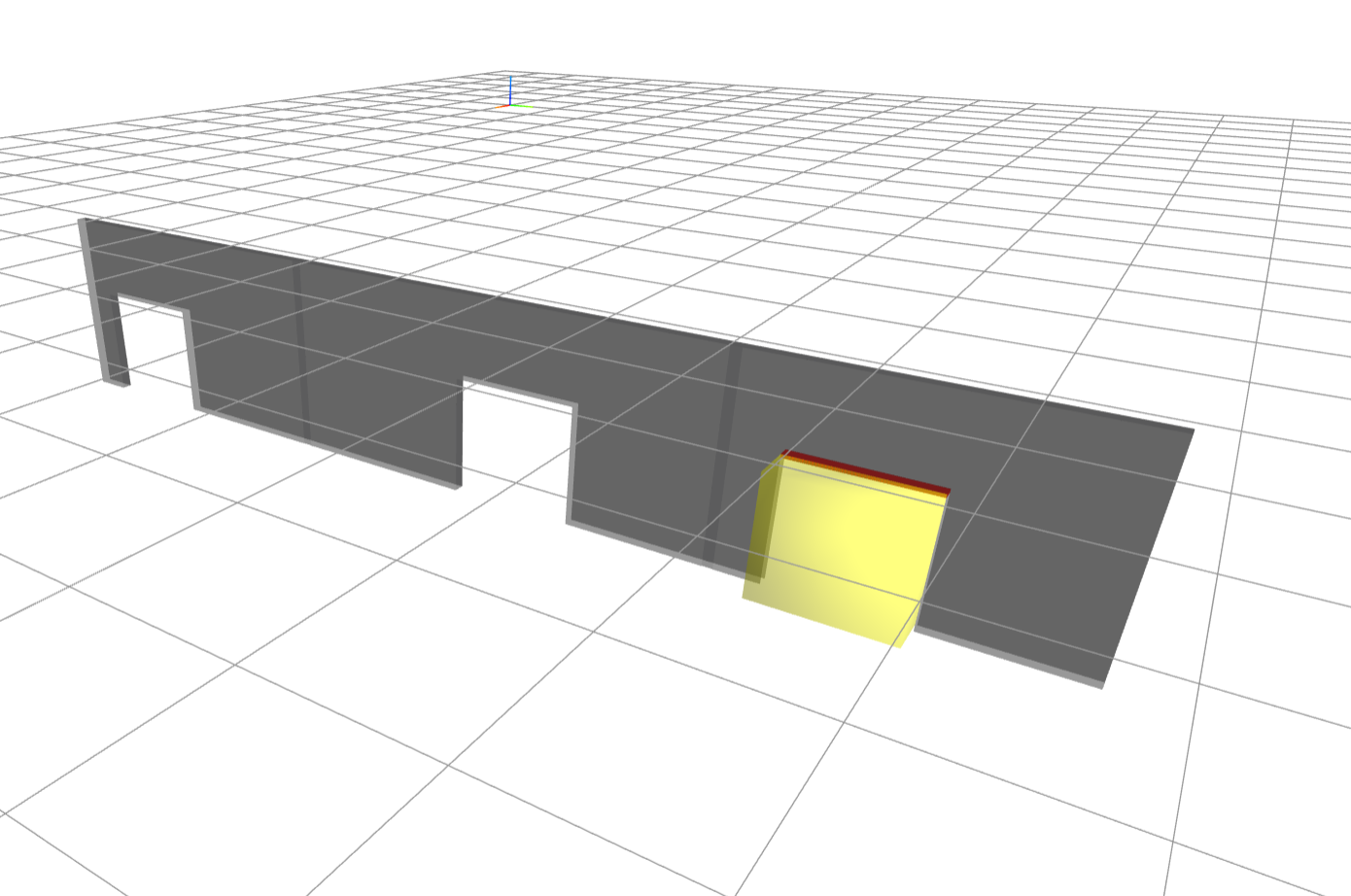

Möglichkeit 2: Einzelanzeigen der Clashes über Liste von Kollisionen aktivierbar:

Vorgeschlagene Anpassungsmöglichkeiten

• Anpassung der Standardtiefe von 1 Meter auf eine individuelle Tiefe
