Kollisionsprüfung Architektur gegen Sanitäranlagen

Prüft, ob Kollisionen zwischen den Bauteilmengen der Fachmodelle Architektur und Sanitär vorhanden sind.

Eingabe

Die Bauteile werden anhand des Modellnamens der IFC-Datei identifiziert. Für diese Prüfung muss im Architekturmodell der Schlüssel ARC und im Sanitärmodell der Schlüssel SA vorkommen.

Prüfung

Alle Bauteile der jeweiligen Fachmodelle werden gegeneinander geclasht. Davon ausgenommen werden Öffnungselement(IfcOpeningElemment) und Raumobjekte (IfcSpace). Als Genauigkeit sind 0,1 Liter (0,0001 m^3) als Mindest-Clash-Volumen eingestellt. Ist mindestens eine Kollision vorhanden, ist die Prüfregel nicht bestanden. Danach wird eine Sortierung der Ausgabe Elemente zum Koordinatenursprung vorgenommen.

Ausgabe

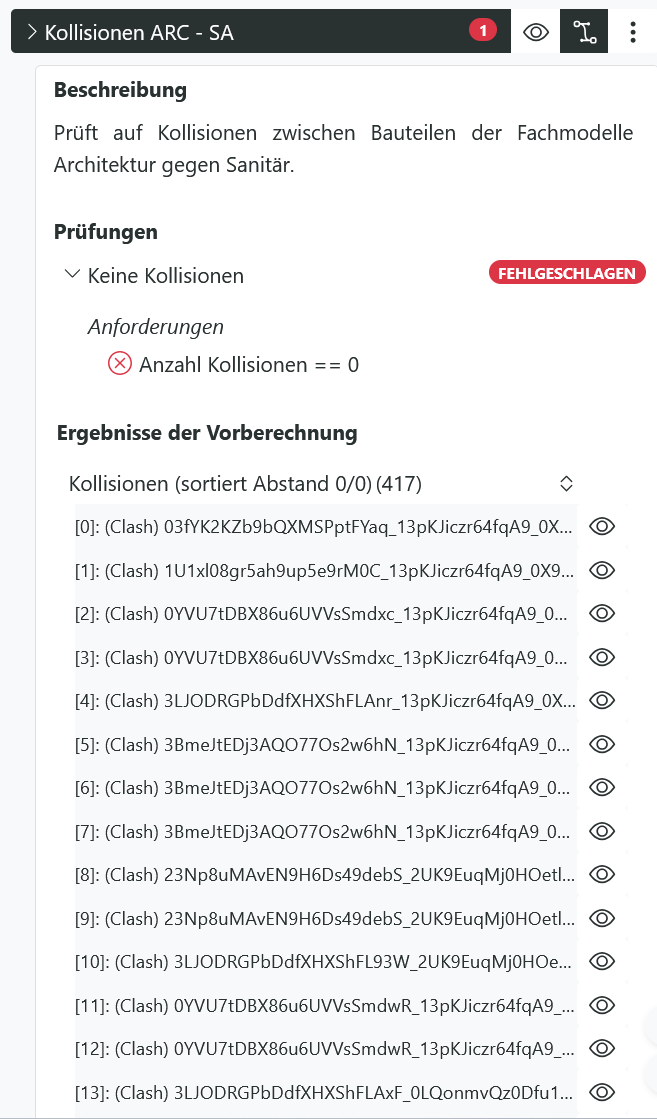

Es wird eine Liste mit Kollisions-Paaren ausgegeben.

col-ARC-SA-output

Datenausgabe

Visualisierung

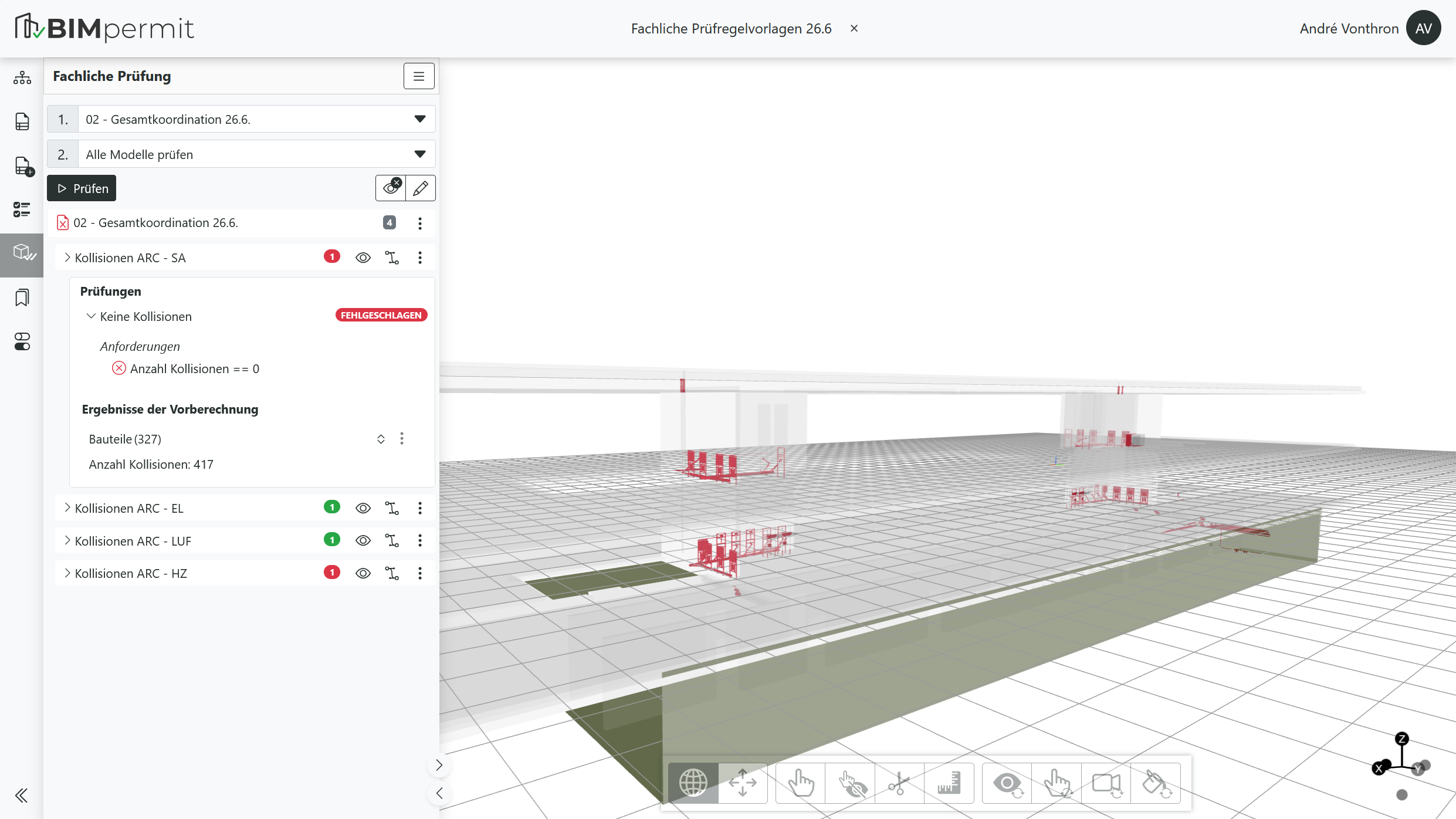

Möglichkeit 1: Über die Prüfregel können sämtliche Clashes in der Übersicht angezeigt werden

col-ARC-SA-vis1

Übersicht der detektieren Kollisionen

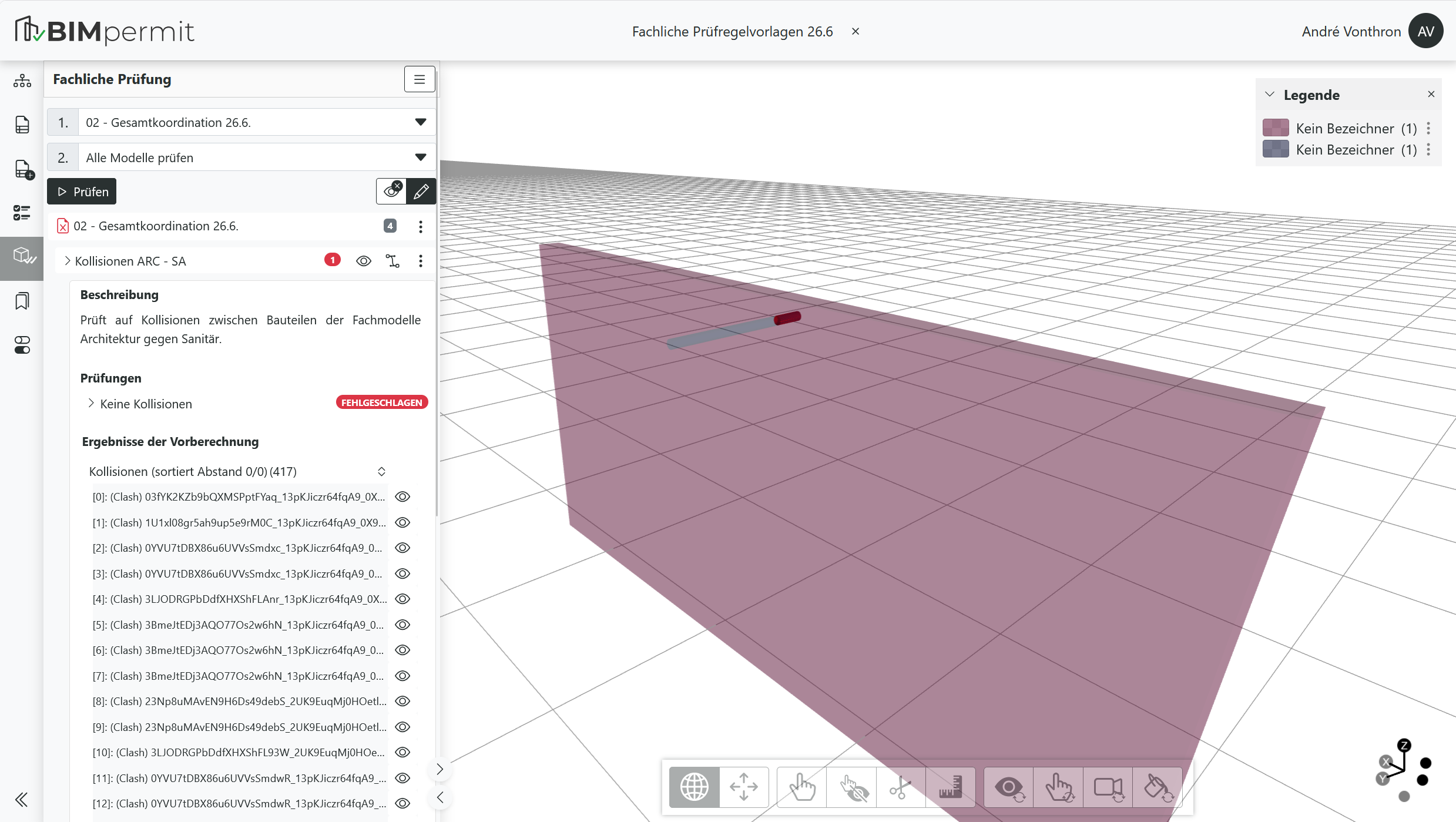

Möglichkeit 2: Einzelne Kollisionen können über die Viewpoints in der Lister der Clashing-Paare angeklickt und untersucht werden.

col-ARC-SA-vis2

Einzelansicht eines Clashing-Paares

Vorgeschlagene Anpassungsmöglichkeiten

  1. Minimales Clashing-Volumen
  2. Auswahl der Fachmodelle
  3. Auswahl der Elemente aus dem jeweiligen Modell
  4. Sortierung bzw. Gruppierung der Elemente
