Formale Prüfung

Mit der formalen Prüfung können Attribute, Eigenschaften und bestimmte Beziehungen in IFC-Modellen überprüft werden. Der Bereich zur formalen Prüfung wird in der Seitenleiste über das Checkliste-Symbol geöffnet.

Prüfung durchführen

Um eine Prüfung durchzuführen, muss zunächst eine Konfiguration der Prüfdaten vorgenommen werden:

  1. Regelsatz auswählen: Es muss ein Regelsatz ausgewählt werden. Der Schnellupload eines Regelsatzes im IDS-Format kann direkt über das Ansichtsmenü erfolgen. Über den Regeleditor kann eine individuelle Verwaltung aller Prüfregeln im Projekt erfolgen.

  2. Regel auswählen: Optional kann eine einzelne Regel aus dem Regelsatz ausgewählt werden. Als Standard werden alle Regeln des ausgewählten Regelsatzes geprüft.

  3. Modell auswählen: Optional kann das zu prüfende Modell eingestellt werden. Als Standard werden alle Modelle geprüft.

Die Prüfung wird über das Wiedergabe-Symbol unterhalb der Auswahl gestartet. Nach der Prüfung werden die Prüfergebnisse aufgelistet und können am Modell ausgewertet werden.

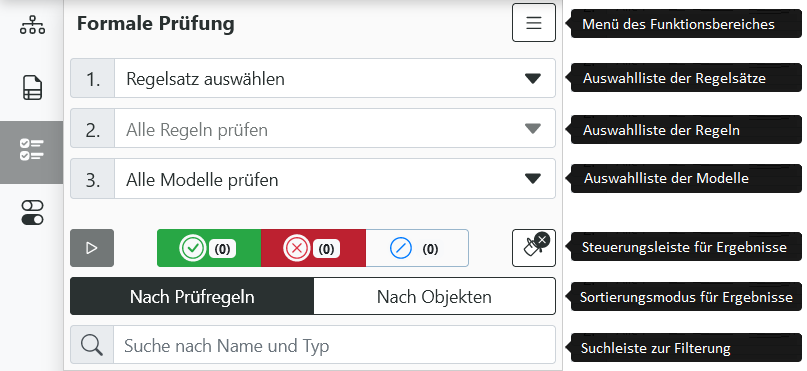

fig-04.1-01

Auswahl und Start einer Modellprüfung

Prüfergebnisse auswerten

Die Ausgabe der Prüfergebnisse erfolgt im unteren Bereich. Die Ergebnisse können auf zwei Weisen aufgelistet werden, entweder nach Prüfregel oder nach Objekt.

Anzeige nach Prüfregeln

Standardmäßig werden die Ergebnisse nach Prüfregeln gruppiert (Option Nach Prüfregeln). Jede Gruppe zeigt die Anzahl der erfolgreich und nicht erfolgreich geprüften Objekte an.

Gruppen können ausgeklappt werden, um Prüfergebnisse für einzelne Elemente anzuzeigen. Über die Schaltfläche Details wird ein detailliertes Prüfprotokoll angezeigt.

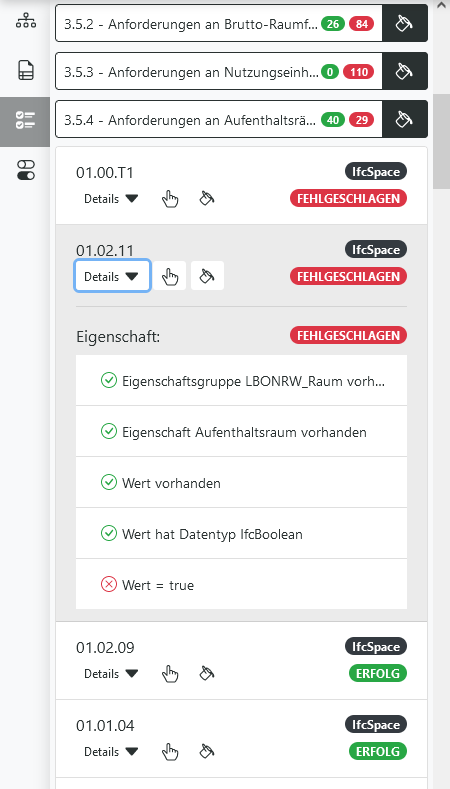

fig-04.1-03

Ausgabe der Prüfergebnisse gruppiert nach Prüfregeln

Prüfergebnisse können durch Klick auf den Farbeimer am Modell visualisiert werden. Die Option ist für alle Elemente einer Regelgruppe oder für das Ergebnis eines einzelnen Elements verfügbar.

Einzelne Elemente von Prüfergebnissen können zudem über das Hand-Symbol direkt im Modell selektiert werden.

Anzeige nach Objekten

Die Option Nach Objekten listet Ergebnisse nach Elementen auf. Das gesamte Prüfergebnis eines Elements ist nur erfolgreich, wenn alle anwendbaren Prüfregeln ebenfalls erfolgreich geprüft wurden.

Mit einem Klick der linken Maustaste auf das Element können die Prüfergebnisse der einzelnen Prüfregeln untersucht werden. Dazu öffnet sich ein Fenster, dass die Prüfergebnisse für dieses Objekt pro Prüfregel anzeigt.

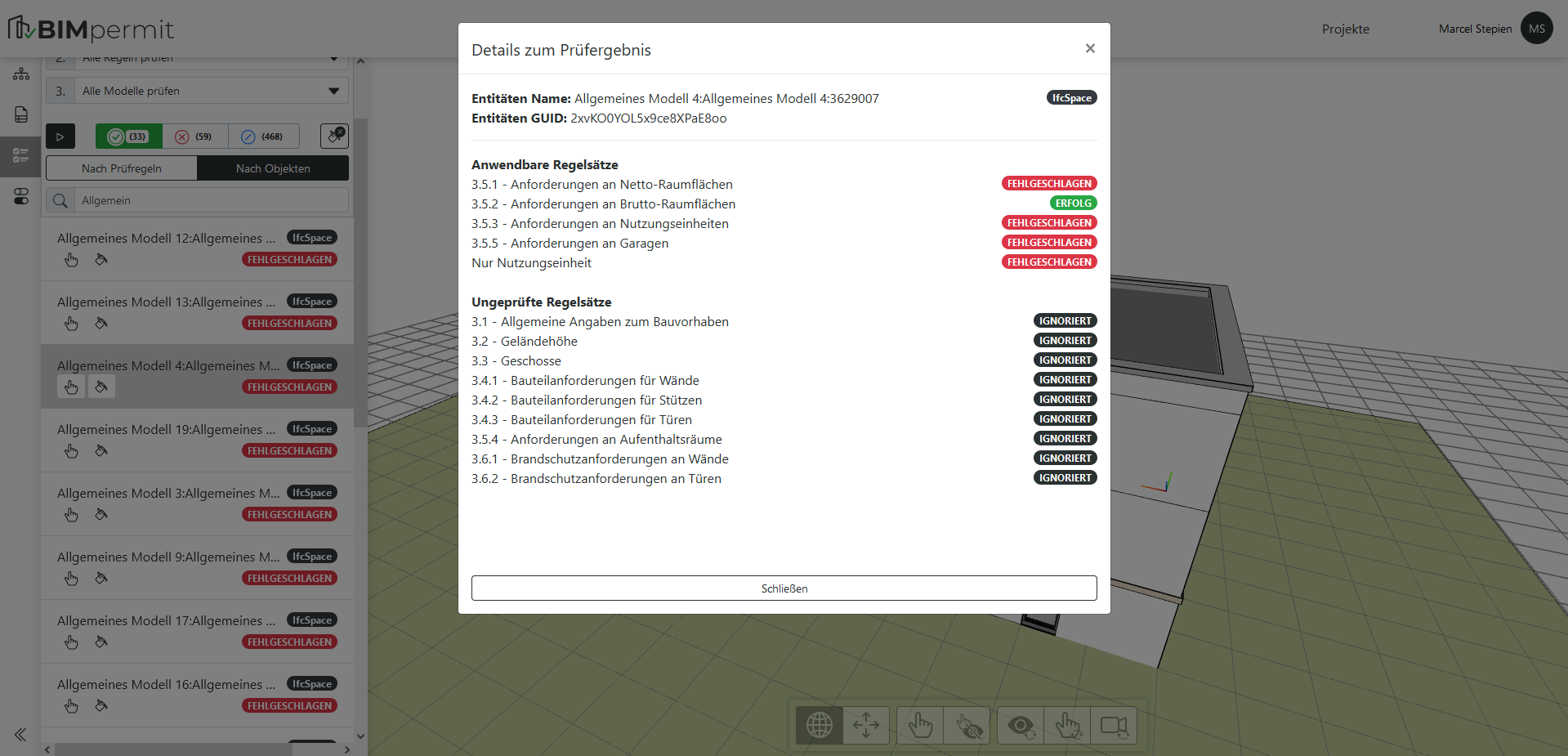

fig-04.1-04

Ausgabe der Prüfergebnisse nach Objekten

Die Prüfergebnisse eines einzelnen Elements können durch Klick auf den Farbeimer am Modell visualisiert werden. Einzelne Elemente können über das Hand-Symbol direkt im Modell selektiert werden.

Am Modell visualisieren

Prüfergebnisse können am Modell visualisiert werden. Über das Farbeimer-Symbol können mehrere Optionen der Darstellung ausgewählt werden:

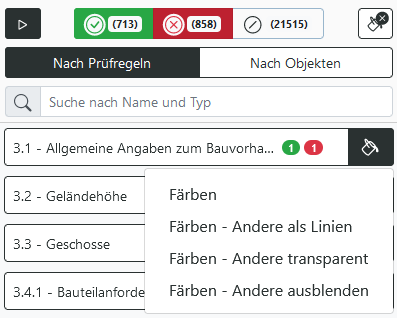

fig-VisualisierungAuswahl

Auswahl der vier Funktionen
  • Färben: Wendet eine Färbung auf geprüfte Bauteile an (grün = erfolgreich, rot = nicht erfolgreich).

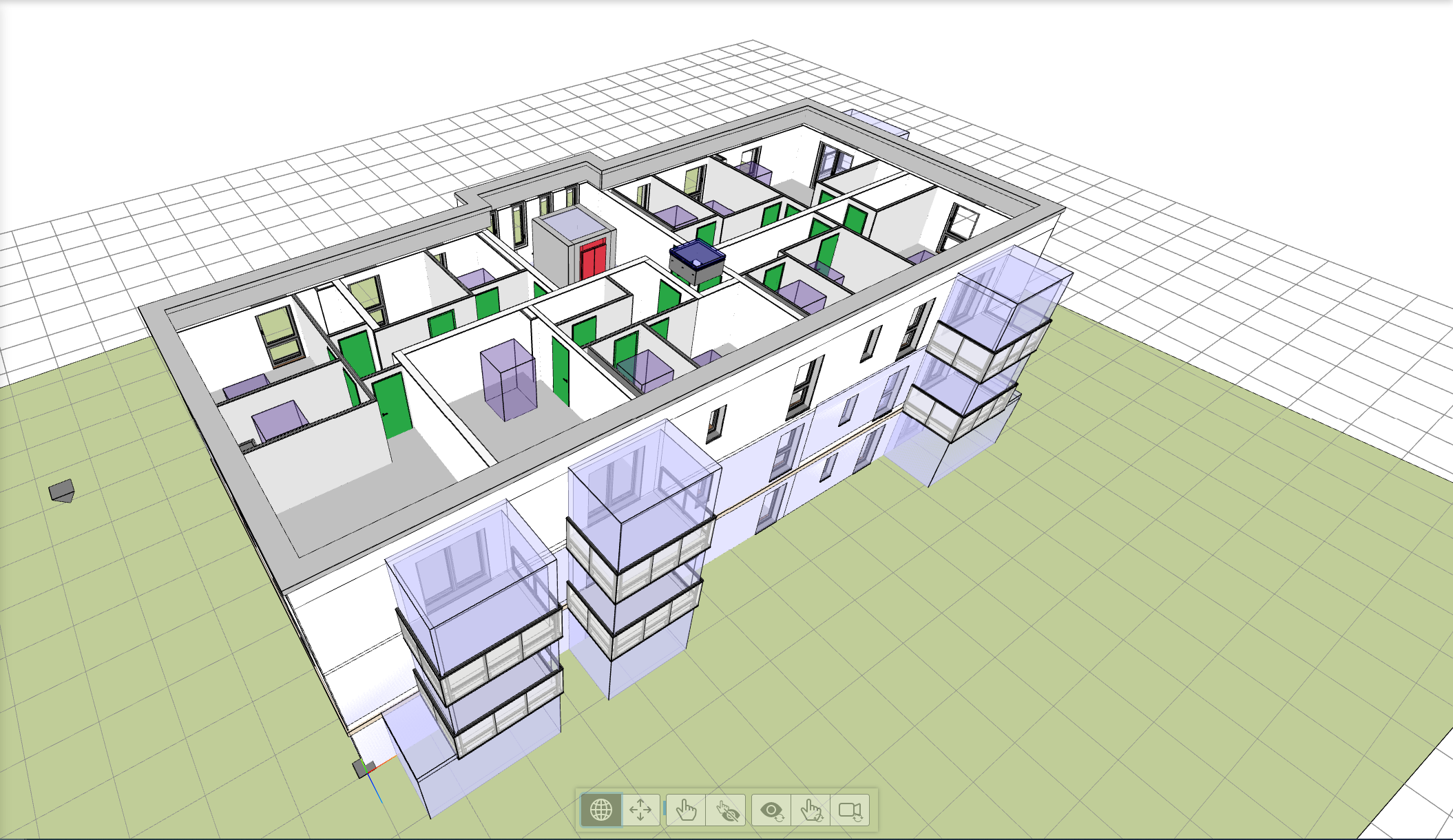

fig-Colorize

Einfärben geprüfter Bauteile
  • Färben - Andere als Linien: Wendet eine Färbung auf geprüfte Bauteile an (grün = erfolgreich, rot = nicht erfolgreich) und stellt alle ungeprüften Bauteile als Drahtgitter dar.

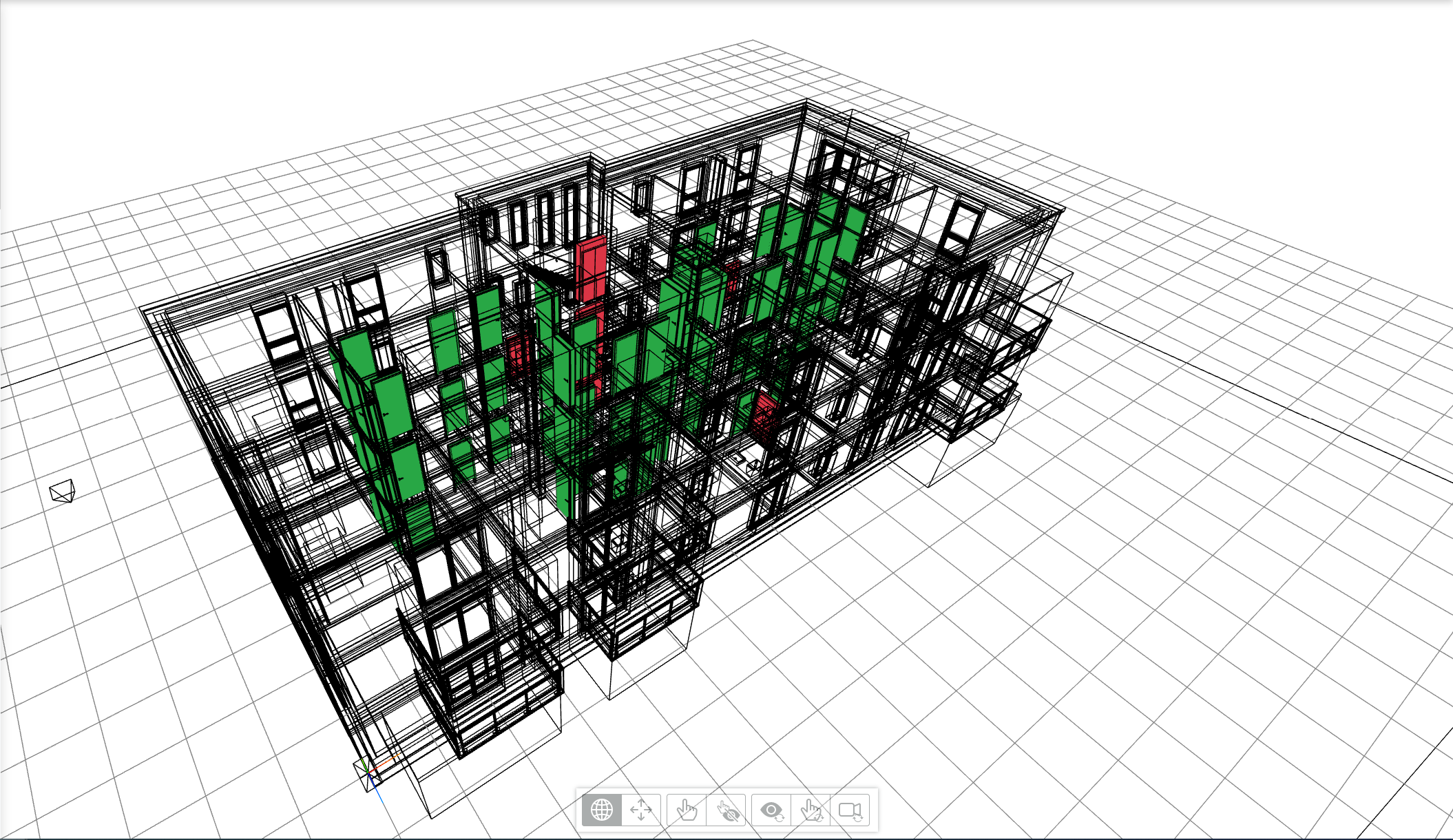

fig-Colorize-othersAsLine

Einfärben geprüfter Bauteile und andere als Linien
  • Färben - Andere transparent: Wendet eine Färbung auf geprüfte Bauteile an (grün = erfolgreich, rot = nicht erfolgreich) und stellt alle ungeprüften Bauteile transparent dar.

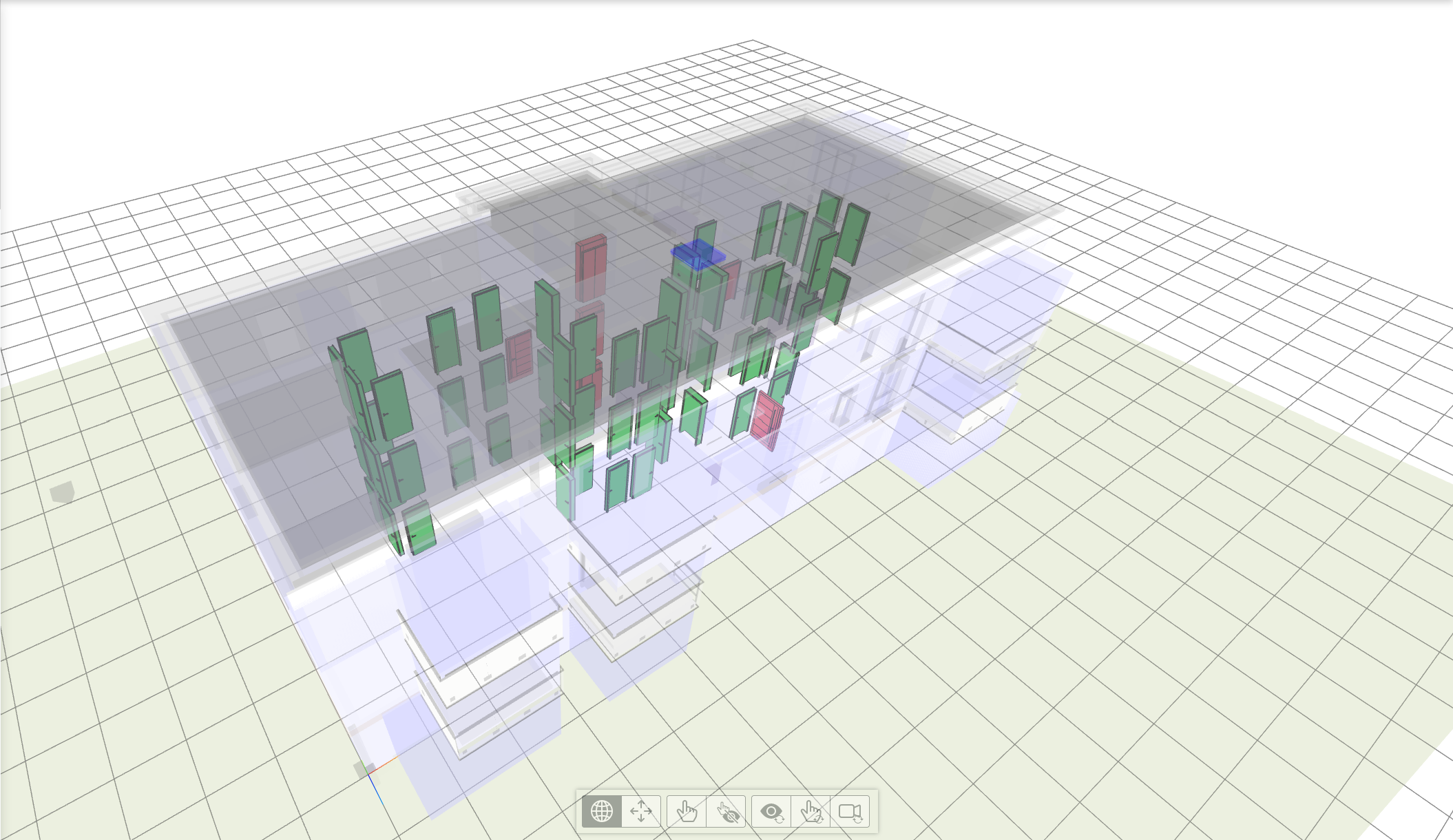

fig-Colorize-othersTransparent

Einfärben geprüfter Bauteile und andere transparent
  • Färben - Andere ausblenden: Wendet eine Färbung auf geprüfte Bauteile an (grün = erfolgreich, rot = nicht erfolgreich) und blendet alle ungeprüften Bauteile aus.

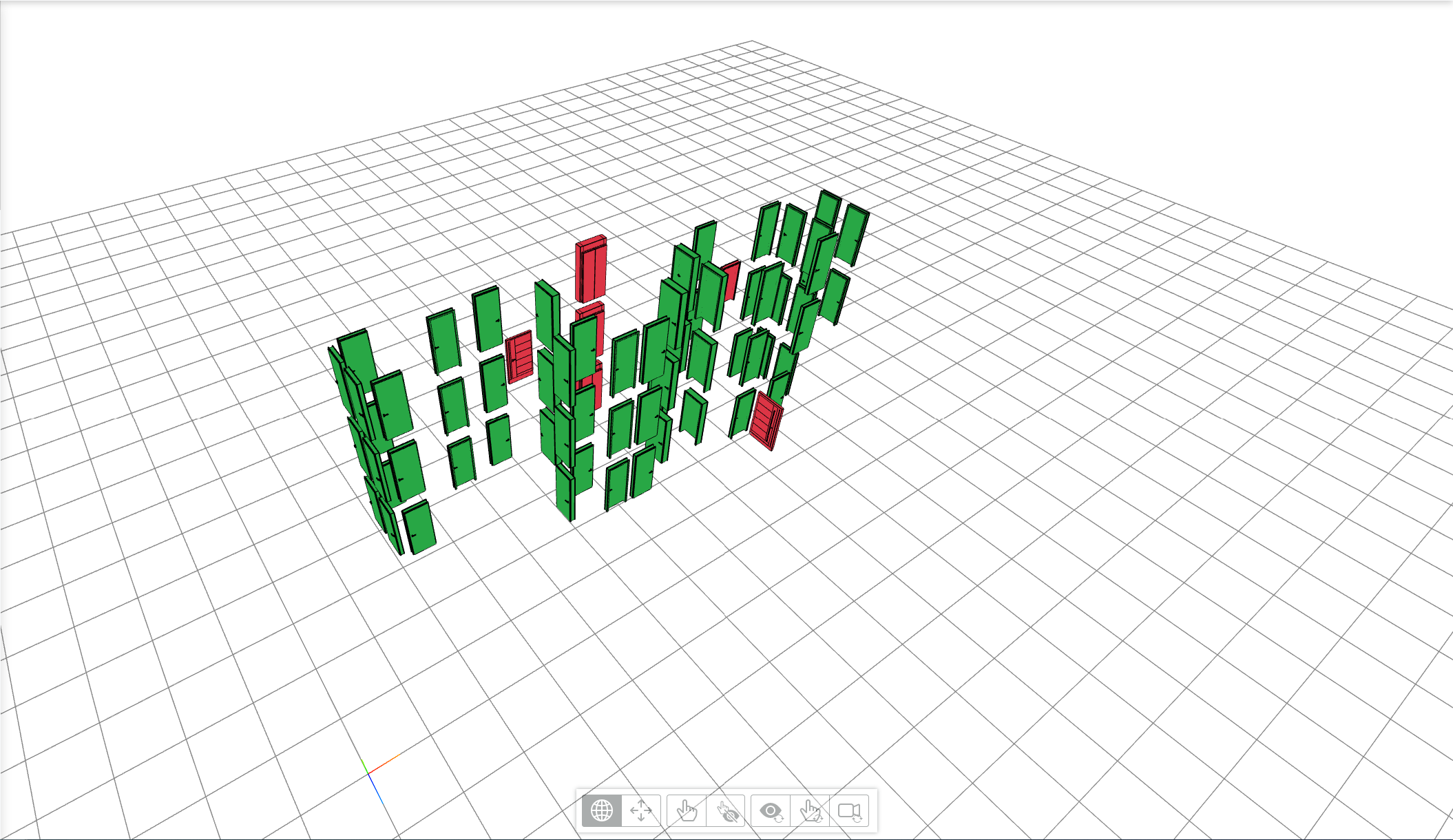

fig-Colorize-othersHidden

Einfärben geprüfter Bauteile und andere ausblenden

Ansichtsmenü

Prüfregeln hochladen

Öffnet einen Dialog zum Hochladen eines Regelsatzes im IDS-Format.

Prüfregeln löschen

Öffnet einen Dialog zum Löschen eines Regelsatzes. Das Löschen wird auf die aktuelle Auswahl angewandt.
